Muster-Prüfung aufblasbarer Produkte: 15-Punkte-QC-Protokoll vor der Bestellung

Jede Großbestellung kommerzieller aufblasbarer Produkte sollte mit einem Mustergerät auf Ihrem Lagerboden beginnen – nicht mit einem hochglänzenden PDF-Datenblatt. Das Werksmuster ist Ihre einzige Chance, mit eigenen Händen und einem einfachen Werkzeugkasten zu überprüfen, ob das, was vom Band läuft, dem Angebot entspricht. Eine disziplinierte Musterprüfung erkennt die Unterschiede zwischen 1000D und 1100D PVC-Plane, zwischen 6 Stichen pro Zoll und 9, zwischen einer echten UV-Beschichtung und einer Marketingbehauptung.

Das Protokoll geht davon aus, dass Sie ein Vorserienmuster einer Einheit prüfen, die Sie in größerer Stückzahl bestellen wollen – typischerweise ein kommerzielles Hüpfburg-Muster, bei dem Stichdichte, Verankerungsverstärkung und Luftdichtigkeit am wichtigsten sind. Planen Sie drei bis vier Stunden ein, bringen Sie den unten aufgeführten Werkzeugkasten mit und fotografieren Sie jedes Testergebnis.

Materialqualität (Punkte 1–5)

1. Überprüfung des PVC-Planengewichts. Verlangen Sie vom Werk einen 100×100 mm Zuschnitt aus derselben Rolle, die für das Muster verwendet wurde. Wiegen Sie ihn auf einer Digitalwaage mit einer Genauigkeit von 0,01 g. Eine 1000D-Plane sollte ungefähr 0,55 kg/m² wiegen (5,5 g für den 100×100 Zuschnitt); eine 1100D ungefähr 0,61 kg/m² (6,1 g). Alles, was mehr als 5% unter dem Zielwert liegt, bedeutet, dass der Lieferant eine leichtere Qualität substituiert hat. Hintergrundinformationen zu Planenqualitäten finden Sie in unserer PVC-Planen-Spezifikationsreferenz.
2. Feldtest der Reißfestigkeit. Nehmen Sie einen Eckabschnitt von etwa 50 mm Breite und reißen Sie ihn mit gleichmäßiger Kraft von Hand auseinander. Qualitäts-1000D+-Plane wird sauberem Reißen widerstehen und, wenn sie schließlich trennt, ein klares Polyestergewebe zwischen den beiden PVC-Schichten zeigen. Reißt sie sauber mit geringer Kraft oder zeigt sie ein dünnes, spärliches Gewebe, ist die Polyester-Basisschicht unterdimensioniert.
3. Druckqualität und Farbechtheit. Befeuchten Sie ein sauberes weißes Tuch mit einer 30%-igen Isopropylalkohollösung und reiben Sie 10 Sekunden lang fest auf einem bedruckten Bereich. Kein Pigment darf auf das Tuch übertragen werden. Jegliches Ausbluten der Farbe weist auf oberflächlich gedruckte Grafiken hin, die innerhalb einer Saison UV-Belastung verblassen.
4. Prüfung der UV-Schutzschicht. Betrachten Sie die Plane bei hellem Licht in flachem Winkel. Eine echte UV-Deckschicht zeigt einen gleichmäßigen Satin- oder Matt-Glanz, der sich vom Basis-PVC unterscheidet. Wenn der Lieferant eine UV-Schicht angibt und die Oberfläche identisch mit den Innenflächen ist, fehlt die Beschichtung entweder ganz oder ist zu dünn aufgetragen.
5. Zertifizierungsdokumente für Flammhemmung. Fordern Sie den Originaltestbericht an – nicht nur ein Logo auf einem Datenblatt. Akzeptable Standards sind EN 71-2 (Europa), CPAI-84 (USA) oder NFPA 701. Stellen Sie sicher, dass der Bericht für die genaue Planenqualität Ihres Musters gilt, in den letzten 24 Monaten datiert wurde und von einem anerkannten Labor wie SGS, Intertek oder TÜV ausgestellt wurde.

Verarbeitungsqualität (Punkte 6–10)

6. Schweißnaht-Kontinuität. Fahren Sie mit der Fingerspitze über jede geschweißte Naht des entleerten Musters. Sie tasten nach Unterbrechungen, Blasen, Lücken oder Stellen, an denen die Schweißraupe plötzlich dünner wird. Korrekt durchgeführtes Hochfrequenzschweißen erzeugt einen gleichmäßigen, leicht erhabenen Grat. Jede Unregelmäßigkeit ist ein zukünftiger Leckpunkt.

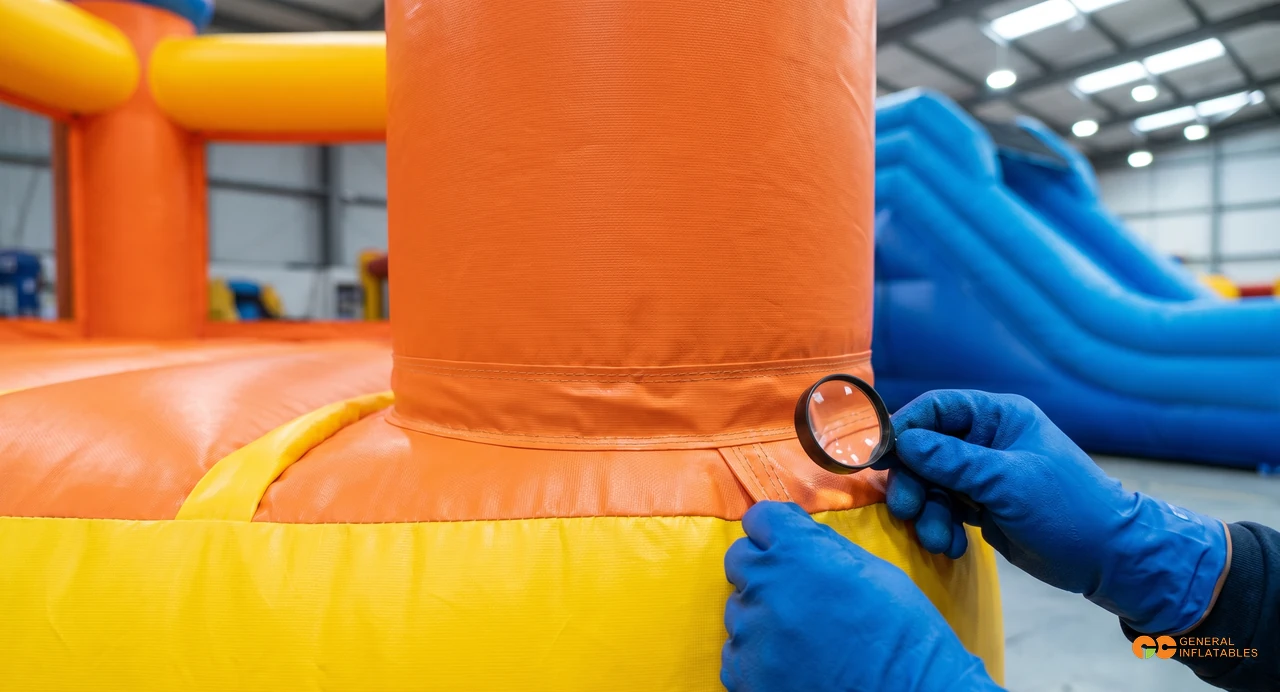

7. Stichdichte an Verstärkungspunkten. Zählen Sie die Stiche entlang eines 25 mm (1 Zoll) Abschnitts an jedem Verstärkungsgurt. Ziel ≥8 Stiche pro Zoll mit gebondetem Polyestergarn von 20 tex oder schwerer. Lockere 5–6 SPI-Stiche mit dünnem Garn versagen beim ersten harten Ankerzug im Feld.
8. Platzierung der Verstärkungspatches. Bestätigen Sie zweilagige Verstärkungspatches an jeder Ecke, an jedem D-Ring, an der Basis jeder vertikalen Säule und um jedes Luftventil. Bei Rutschen müssen Patches die obere Lippe und die Aufprallzone der Basis umhüllen. Fehlende Patches sind ein Konstruktionsfehler.
9. Luftventilqualität. Federbelastete Aufblasventile (Boston-Stil) dichten besser ab als einfache Schraubkappen. Blasen Sie die Einheit auf, drücken Sie eine Fingerspitze auf das geschlossene Ventil und achten Sie auf das Pfeifen entweichender Luft. Wiederholen Sie nach einem Entleeren und erneuten Aufblasen – billige Ventile dichten oft beim ersten Mal und versagen beim zweiten.
10. Inspektion interner Trennwände. Leuchten Sie mit einer Taschenlampe durch den größten Aufblasanschluss, während die Einheit teilweise entleert ist. Interne Trennwände sollten sauber an Boden und Decke geschweißt sein, ohne gerissene Kanten oder Durchhängen. Trennwandversagen ist die teuerste Feldreparatur an einem kommerziellen aufblasbaren Produkt.

Leistungstests (Punkte 11–15)

11. Luftdichtigkeitstest. Vollständig auf empfohlenen Druck aufblasen, eine Baseline auf einem Manometer markieren oder Umfang an drei festen Punkten messen, und das Gebläse 24 Stunden in einem temperaturstabilen Raum ausgeschaltet lassen. Eine gut gebaute kommerzielle Einheit sollte in diesem Zeitraum weniger als 10% Druck verlieren. Schnellerer Verlust deutet auf ein Nadelloch in der Trennwand oder ein Ventilleck hin.
12. Ankergurt-Zugtest. Hängen Sie eine 10 kg Kofferwaage an jeden D-Ring und ziehen Sie seitlich, bis die Waage 10 kg anzeigt, halten Sie 10 Sekunden. Beobachten Sie die Stiche und das Patch unter dem Gurt. Jede sichtbare Dehnung des Patches, Fadenverlängerung oder Nahtversatz bedeutet, dass der Anker bei Wind von 30+ mph versagt. Wiederholen Sie an allen Ankern – manchmal reicht ein Schwachpunkt, um die Einheit zu verlieren.
13. Oberflächenreibungstest an Rutschen. Drücken Sie eine flache Hand gegen die Rutschoberfläche und ziehen Sie sie in mäßiger Geschwindigkeit herunter. Eine korrekt veredelte Rutschplane gleitet glatt mit leichtem Widerstand. Eine klebrige oder griffige Oberfläche bedeutet Trennmittelrückstände oder unfertiges PVC und verbrennt Haut im Realeinsatz. Dieser Test ist besonders kritisch für Wasserrutschen-Muster, bei denen auch Oberflächendichtung und Nassreibung zu überprüfen sind.
14. Geräuschtest des mitgelieferten Gebläses. Betreiben Sie das Gebläse bei normaler Betriebsdrehzahl und stehen Sie 1 m vom Eingang entfernt mit einer Dezibelmeter-App auf Ihrem Telefon. Ziel ≤70 dB bei 1 m. Lauter erzeugt Beschwerden bei Firmenveranstaltungen und Innenveranstaltungsorten und weist meist auf verschlissene Lager oder einen unwuchtigen Lüfter hin.
15. Überprüfung von Faltgewicht und -abmessungen. Falten Sie die Einheit nach dem vom Werk empfohlenen Muster, wiegen Sie sie auf einer Kofferwaage und messen Sie die Faltgrundfläche. Vergleichen Sie mit dem Datenblatt. Eine ±5% Toleranz ist angemessen; alles darüber bedeutet entweder, dass das Material schwerer als angegeben ist (Sie zahlen mehr Fracht) oder leichter als angegeben (Sie haben eine dünnere Qualität erhalten).

Benötigte Werkzeuge

• Digitalwaage mit einer Genauigkeit von 0,01 g (für den Planenzuschnitt)
• 10 kg Kofferwaage (für Ankerzugtests)
• Maßband, mindestens 5 m
• Manometer kompatibel mit dem Gebläseausgang
• Taschenlampe (LED, 200+ Lumen)
• Sauberes weißes Baumwolltuch und 30% Isopropylalkohol
• Dezibelmeter-App (NIOSH SLM oder gleichwertig)
• Smartphone für Fotodokumentation

Viele dieser Werkzeuge dienen auch als laufende Feldservice-Artikel, sobald die Einheiten in Ihrer Vermietflotte sind. Wenn Ihr QC-Kit unvollständig ist, sehen Sie sich den Katalog für aufblasbares Zubehör und QC-Werkzeuge für Gebläse, Reparatursätze und Manometer an, die kommerziellen Spezifikationen entsprechen.

Was beim Werk nachzufragen ist, wenn ein Punkt fehlschlägt

Ein oder zwei fehlgeschlagene Punkte an einem Muster sind nicht automatisch ein Deal-Breaker – es ist eine Verhandlung. Der Schlüssel besteht darin, einen schriftlichen Abhilfeplan zu verlangen, kein mündliches „wir kümmern uns darum". Bitten Sie das Werk, in einer E-Mail oder einem unterzeichneten Nachtrag anzugeben: welches Material oder welcher Prozess geändert wird, der neue Spezifikationswert (z.B. „1100D 0,61 kg/m² bestätigt durch Werkszeugnis") und der Inspektionsschritt, den sie in der Produktionslinie hinzufügen werden, um es zu erkennen. Mündliche Zusagen eines Vertriebsmitarbeiters binden den Produktionsleiter nicht.

Warnsignale während der Musterprüfung

• Werk verweigert jeden Test am Muster mit der Begründung „es ist nur ein Demogerät"
• Stellt keinen Planenabschnitt für den Gewichts- und Reißtest zur Verfügung
• Verbirgt die Produktionshalle vor Ihrem Blick oder zeigt nur einen polierten Showroom
• Kann den originalen Flammschutz-Testbericht auf Anfrage nicht vorlegen
• QC-Dokumente sind unsigniert oder verwenden eine generische Vorlage ohne Werks-Briefkopf

Jedes einzelne Warnsignal ist ein Grund, langsamer zu machen und härtere Fragen zu stellen. Zwei oder mehr, und Sie sollten in Erwägung ziehen, abzubrechen – dem Werk fehlt entweder Prozessreife oder es verbirgt etwas. Die Voraussetzung für die Musterprüfung ist die Überprüfung des Herstellers selbst; wenn Sie das noch nicht getan haben, führt unsere Checkliste zur Herstellerprüfung durch das Audit, bevor Sie überhaupt ein Muster anfordern.

Dokumentation der Musterprüfung

Behandeln Sie die Musterprüfung als formelles QC-Ereignis. Fotografieren Sie jedes Testergebnis – die Anzeige der Digitalwaage, das alkoholgeriebene Tuch, die Stich-Nahaufnahme mit Lineal, den Dezibel-App-Bildschirm. Drucken Sie eine 15-Punkte-Checkliste aus, markieren Sie jeden Punkt mit Bestanden/Nichtbestanden und gemessenen Werten und lassen Sie den QC-Manager des Werks unterschreiben und datieren. Diese unterzeichnete Checkliste wird Teil des Kaufvertrags: Wenn die Großstückzahlen einen Punkt nicht bestehen, den das Muster bestanden hat, haben Sie schriftliche Beweise zur Unterstützung eines Mängelanspruchs oder einer Rückbuchung.

Eine disziplinierte Musterprüfung macht aus einem vagen „das Muster sah gut aus"-Gespräch eine dokumentierte Qualitätsbasis – die billigste Versicherung gegen einen Großauftrags-Qualitätsstreit sechs Monate später.
